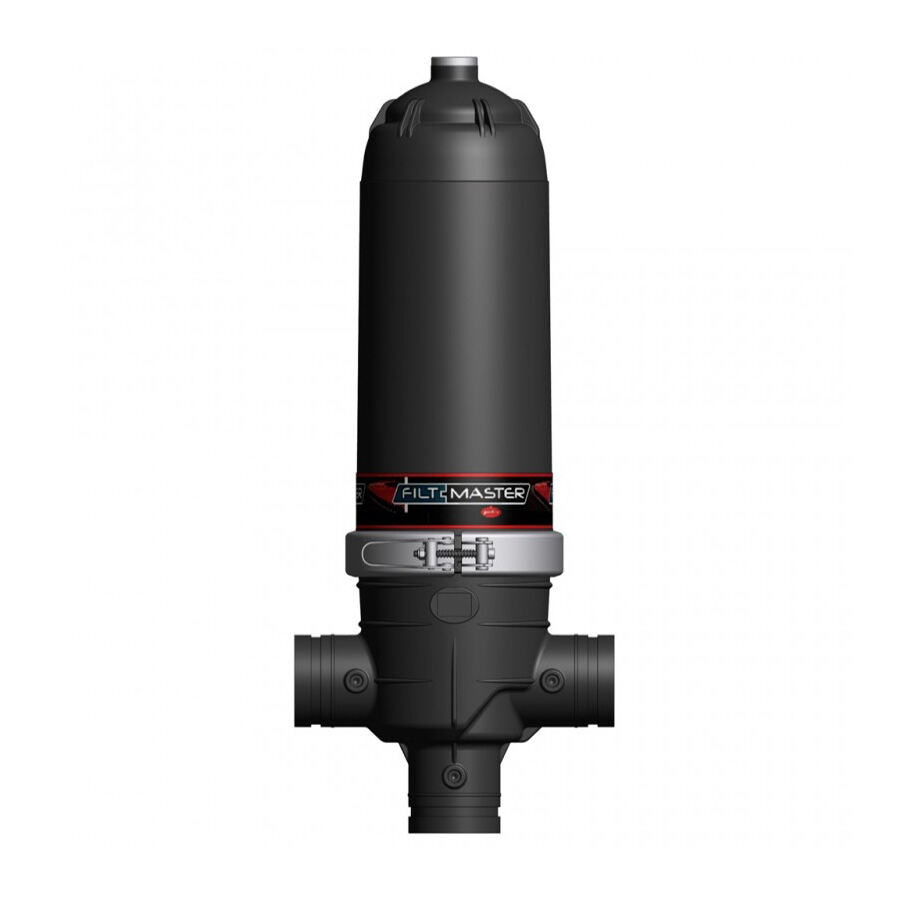

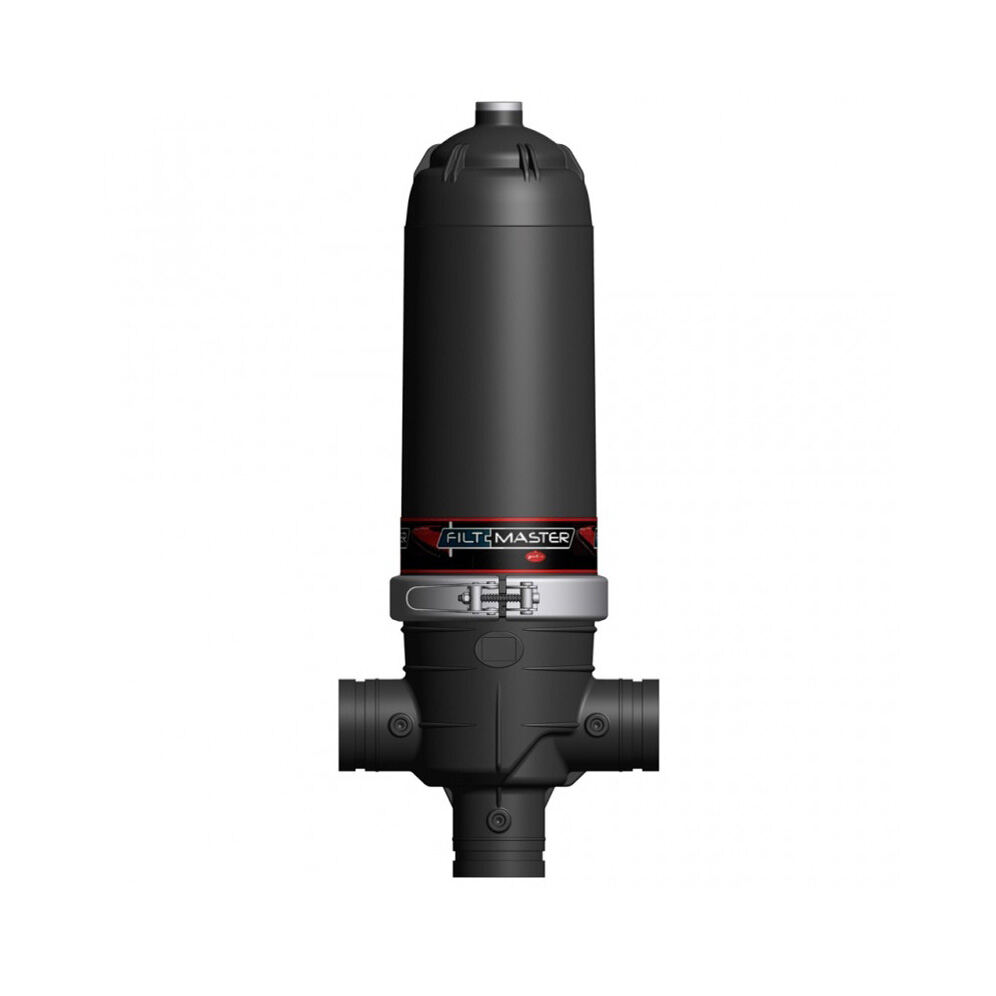

Фильтр дисковый Jimten ADF-3

Дисковый фильтр с обратной промывкой Jimten ADF-3 для удаления из воды твердых загрязнений, песка, окалины, ржавчины, тонкодисперсных примесей.

Характеристики:

• Присоединение 3";


• Габариты: 310х750 мм;


• Степень фильтрации (на выбор), мкм: 25, 50, 100, 130, 200;


• Максимальная производительность (при 130 мкм в.в. до 50 мг/л): 33,1 м3/ч


• Корпус из армированного полиамида;


• Диски из полипропилена;


• Рабочие условия: P_10 бар, t_50°C, pH=4…13;


• Поток воды на промывку: 25-50 мкм - 16 м3/ч, 100-200 мкм - 12 м3/ч;


• Минимальное давление промывки: 25 мкм - 5 бар, 50 мкм - 4 бар, 100-200 мкм - 3 бар.

Фильтры этой группы предназначены для удаления из очищаемой воды твердых загрязнений, песка, окалины, ржавчины, тонкодисперсных примесей.

В фильтрах Jimten фильтрующим элементом является пакет плотно сжатых дисков. Диски производятся из высокопрочного пластика, на них нанесены специальные риски, при наборе и сжатии дисков между собой пакет дисков образует полый цилиндр. Вода поступает снаружи, фильтруясь вовнутрь, а примеси задерживаются на внешней стороне цилиндра и удаляются при очистке. Корпуса фильтров изготавливаются из высокопрочного пластика, не ржавеют и не разрушаются при длительной эксплуатации. Пластик мало подвержен старению, структурно противостоит появлению микротрещин и накоплению усталости материала, что также служит длительному сроку использования.

Система фильтрации одна из самых эффективных, универсальных и безотказных. Эффективность фильтра складывается из применения наиболее продвинутых технологических материалов и высочайшем современном уровне производства фильтров. Универсальность обусловлена большой модульной емкостью компонентов, что позволяет использовать его для любых типов воды. Безотказность и экономичность гарантируется успешной компоновкой элементов фильтра, и это оптимизирует очистительные процессы с низкими затратами энергии.

Степень фильтрации можно увеличить или уменьшить, заменив фильтрующие диски. Для удобства каждая степень фильтрации строго соответствует определенному цвету. Желтый - 200 мкм, Красный - 130 мкм, Синий - 100 мкм, Зеленый - 50 мкм, Голубой - 25 мкм.

Дисковые фильтры допустимо использовать на следующих типах вод:

1. Тип А: Природный источник (скважина, река, озеро) - до 50 мг/л взвешенных веществ


2. Тип В: Искусственный канал - 50…100 мг/л взвешенных веществ


3. Тип С: Сточные воды - 100…150 мг/л взвешенных веществ

Фильтры с обратной промывкой «Jimten ADF» с присоединительными размерами 2, 3 и 4 дюйма, относятся к фильтрам средней и высокой производительности.

Особенности:

• Корпус из армированного полиамида


• Диски из полипропилена;


• Рабочие условия: P_10 бар, t_50°C, pH=4…13;


• Наличие 2-х портов выхода для 2-х вариантов присоединения;


• Наличие портов под манометры _"(3 шт. – на входе и выходах);


• Наличие усиленного металлическим кольцом порта 1" для установки воздухоотводчика или слива воды;


• Тип присоединения: трубная резьба BSB (наружная) или Victaulic (под заказ).


• Возможность качественной промывки обратным током воды с разжиманием дисков без разборки фильтра.

Положение «Фильтрация»:

1. Поршень сжимает диски картриджа, удерживая фильтр в положении «Фильтрация».


2. Запорный клапан открыт и пропускает отфильтрованную воду в трубу.
