Пресс-фитинги
 |

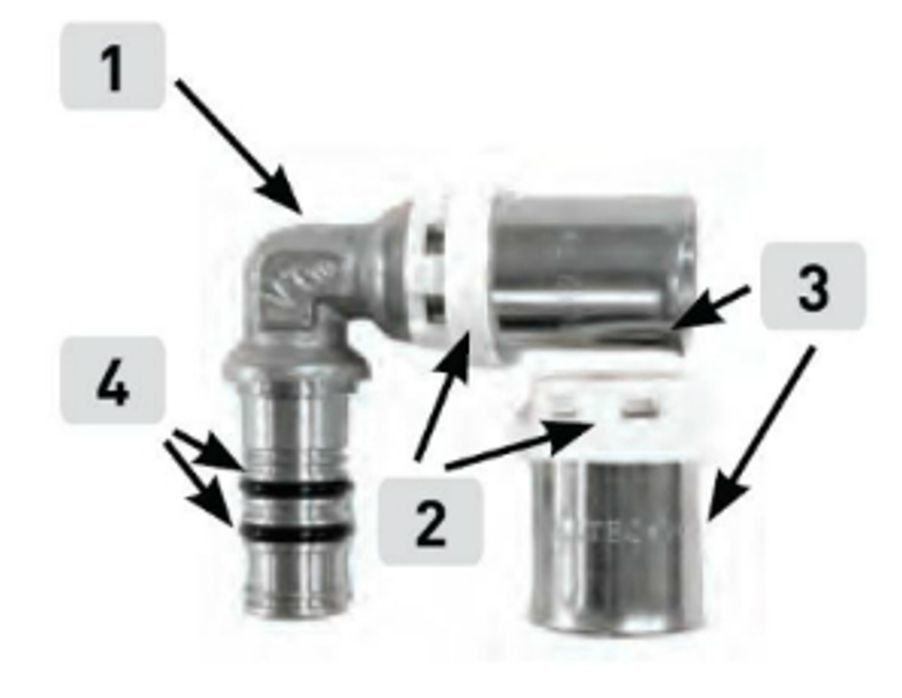

Конструкция пресс-фитинга VALTEC: 1– корпус (латунь CW617N); 2 – обойма (полиэтилен PE-HD); 3 – гильза (нержавеющая сталь AISI 304); 4 – уплотнительные кольца (EPDM Sh70). |
Ассортимент предлагаемых фитингов обеспечивает монтаж металлопластиковых и PEX-труб размером 16х2,0, 20х2,0, 26х3,0, 32х3,0, 40х3,5 мм. Изделия предназначены для систем с рабочей температурой не выше 115 °С; номинальное давление – 25 бар.
Пресс-фитинги обеспечивают соединение металлопластиковых труб на основе полиэтилена – сшитого (PEX), термоустойчивого (PE-RT), немодифицированного (PE), а также PEX-труб при монтаже систем водоснабжения, отопления, технологических трубопроводов, транспортирующих среды, неагрессивные к используемым материалам. Согласовано также использование данных соединителей для монтажа медных труб в пластиковой оболочке Q-tec.
Корпусы фитингов изготовлены горячим штампованием из латуни марки CW617N, никелированы, пресс-гильза – из нержавеющей стали AISI 304, уплотнительные кольца – из EPDM, фиксатор, исполняющий также роль диэлектрической прокладки, – из нейлона.
Монтаж соединений осуществляется пресс-инструментом с насадкой стандарта ТН, наиболее применяемого в отечественной практике.
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ПРЕСС–СОЕДИНИТЕЛИ ДЛЯ МЕТАЛЛОПОЛИМЕРНЫХ И ПОЛИМЕРНЫХ ТРУБ Серия : VTm.200
