Реле давления

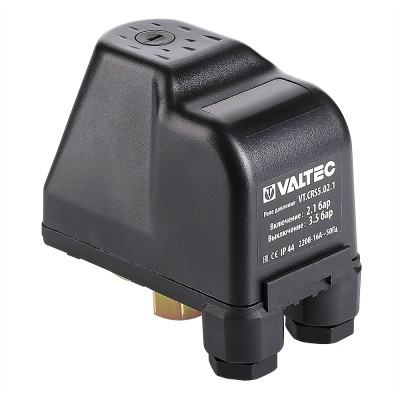

Реле давления VT.CRS5.02.1 – коммутационное устройство, предназначенное для автоматизации работы электронасосов водоснабжения. Реле включает и выключает насос при занижении и превышении заданных значений минимального и максимального давления. Заводская настройка – 2,1/3,5 бара. Пользователь может изменить ее по своему усмотрению в диапазоне 1,0–5,3 бара (минимальная разница значений – 1,0 бара).

Материал контактов реле – серебряно-никелевый сплав, неокисляющийся во влажных условиях. Прибор допускается применять при влажности окружающей среды до 80 %. Класс защитной оболочки – IP44. Максимальная температура перекачиваемой среды – 40 °С. Резьба присоединительного патрубка – внутренняя, 1/4".

Напряжение питания – 220 В (50 Гц). Максимальный ток коммутации – 16 (при индуктивной нагрузке c cos? = 0,6 – 10) А. Повысить коммутирующую способность можно, установив магнитный пускатель. Это позволит также применять автоматику для управления трехфазным насосом.

Реле присоединяется к нагнетательной линии насоса до первого водопотребляющего прибора. Параллельное включение данного реле и реле защиты от «сухого» хода VT.CRS6.02 обеспечивает полную автоматизацию и защиту насоса водоснабжения.
